基于Microchip单片机的网络收音机方案
发布时间:2019-03-18 阅览次数:4577 次
8位 Microchip单片机 PIC18F67J60作为主控,内置以太网控制器及物理层;支持OLED LCM(128×64)显示单元
一.低成本网络收音机方案
功能说明:
○ 8位 Microchip单片机 PIC18F67J60作为主控,内置以太网控制器及物理层
○ 支持OLED LCM(128×64)显示单元
○ 外置音频解码VS1011
-MPEG 1.0 & 2.0 audio layer III (CBR, VBR, ABR);
-Layers I & II optional;
-WAV (PCM + IMA ADPCM)等格式,可以通过更改解码器灵活支持更多的音频格式
○ 低成本,简单化设计

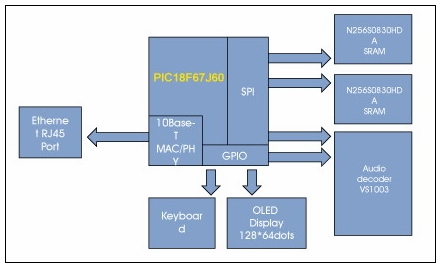

原理框图:

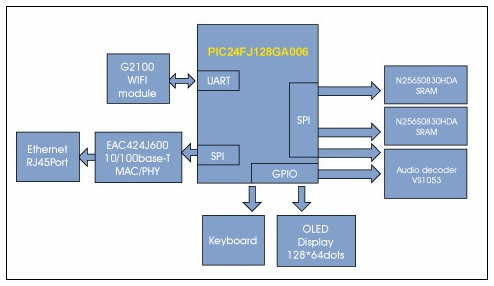

二.无线WiFi网络收音机方案:
功能说明:
○ 16位 Microchip单片机 PIC24FJ128GA006作为主控
○ 支持有线及WiFi方式连接互联网
○ 支持OLED LCM(128×64)显示单元
○ 外置音频解码VS1053
–MPEG 1 & 2 audio layer III (CBR+VBR+ABR), layers I & II optional
–MPEG4 / 2 AAC-LC(+PNS), HE-AAC v2 (Level 3) (SBR + PS)
–WMA4.0/4.1/7/8/9 all profiles (5-384 kbps)
–WAV (PCM + IMA ADPCM)
–General MIDI 1 / SP-MIDI format 0 等格式,可以通过更改解码器灵活支持更多的音频格式
○ 低成本,简单化设计
原理框图:
